(article mis à jour le 05/05/2026)

Quel est le rôle de la simulation numérique des échauffements des dispositifs médicaux en environnement IRM ?

Introduction

En environnement IRM, les champs électromagnétiques radiofréquences peuvent induire des échauffements significatifs des dispositifs médicaux implantés, entraînant un risque pour les patients.
Ces échauffements sont souvent localisés, dépendants de nombreux paramètres (type d’implant, configuration, positionnement, anatomie du patient, séquence IRM, etc.) et très variables d’une situation à une autre. Il est donc généralement impossible d’identifier une configuration « worst-case » de manière fiable par un simple raisonnement théorique ou expérimental.

Dans ce contexte, les simulations numériques constituent un outil clé pour comprendre, anticiper et maîtriser ces phénomènes complexes.

Évaluation de l’échauffement RF sur DM implantables passifs : une approche en plusieurs étapes

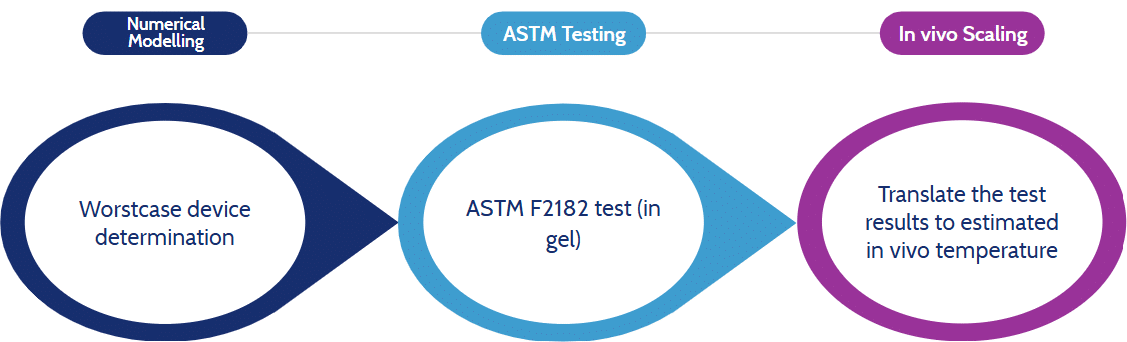

En règle générale, l’évaluation de l’échauffement induit par les radiofréquences en IRM repose sur trois grandes étapes complémentaires :

1. Simulations numériques : recherche du worst-case
   Une première étude de modélisation numérique permet d’identifier la configuration de dispositif la plus défavorable, en tenant compte, lorsque cela est pertinent, des tissus environnants et de scénarios d’implantation réalistes.
2. Essais RF Heating selon la norme ASTM F2182

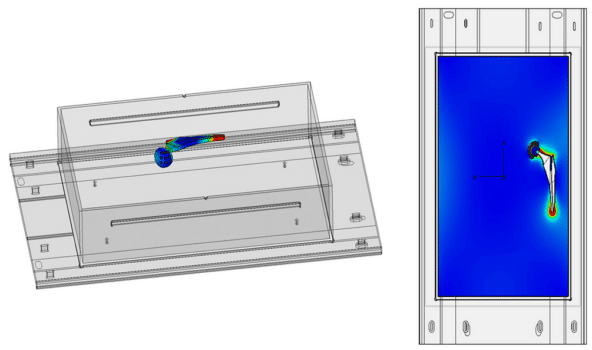

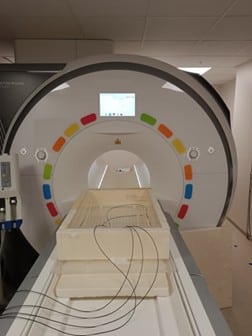

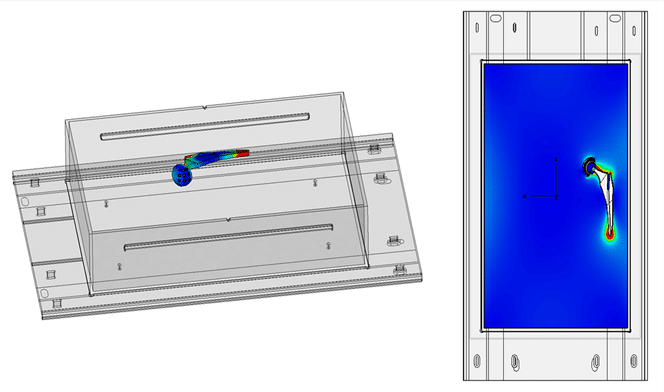

   Le dispositif identifié comme worst-case est ensuite soumis à des essais ASTM (notamment ASTM F2182) dans un fantôme rempli de gel conducteur. Ces tests permettent de mesurer l’élévation de température dans des conditions reproductibles et normées.
3. Étude complémentaire : « scaling » in-vivo en conditions cliniques réalistes
   Lorsque nécessaire, une étude numérique complémentaire est réalisée afin de transposer les résultats obtenus dans le fantôme ASTM vers une estimation de l’échauffement dans le corps humain, en conditions cliniques réalistes (in vivo).

La recherche de worst-case

Chez Healtis, nous disposons d’une équipe d’experts et d’outils de modélisation numérique avancés, spécifiquement dédiés à l’évaluation des échauffements induits par les radiofréquences en IRM.
Pour les dispositifs médicaux passifs implantables, la modélisation numérique permet notamment :

• D’identifier une configuration worst-case au sein de gammes complexes (tailles, géométries, matériaux, variantes) ;

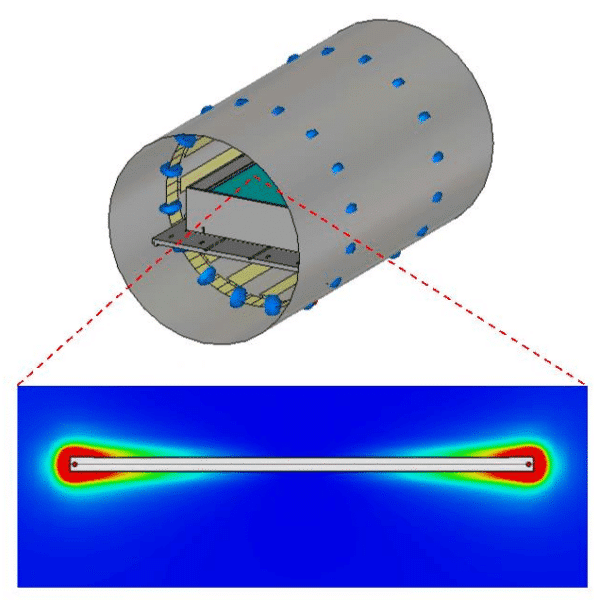

• De localiser les hot spots, susceptibles de présenter les élévations de température les plus importantes ;

Ces points critiques identifiés numériquement seront ensuite monitorés lors des essais en conditions réelles.

Prise en compte des configurations multiples et des tissus biologiques

Conformément au guide de la FDA « Assessment of Radiofrequency Induced Heating in the Magnetic Resonance (MR) Environment for Multi-Configuration Passive Medical Devices », lorsque le nombre de configurations possibles est très élevé (variabilité des dimensions, revêtements, assemblages, offsets, etc.), une approche statistique est recommandée.
Cette méthode permet de réduire le nombre de configurations à tester expérimentalement, tout en garantissant un niveau de sécurité suffisant.

Par ailleurs, lorsque les dispositifs sont implantés dans ou à proximité de tissus dont les propriétés électriques ou thermiques diffèrent fortement du gel ASTM (par exemple l’os), la FDA exige que ces tissus soient explicitement pris en compte dans l’évaluation des échauffements.

Les simulations numériques constituent alors l’outil le plus adapté pour intégrer cette complexité. Nous vous invitons à nous consulter pour connaître les exigences vis-à-vis de votre dispositif médical.

Essais RF Heating conformément à l’ASTM F2182

L’échauffement induit par les radiofréquences est lié à l’absorption d’énergie RF par les matériaux conducteurs des dispositifs médicaux. Comme précisé ci-dessus, L’intensité de ce phénomène dépend de nombreux facteurs.
La norme ASTM F2182 décrit une méthode de référence pour évaluer ces échauffements dans le cas des dispositifs implantables passifs. Cette approche repose sur plusieurs étapes :

• l’immersion du dispositif dans un gel reproduisant les propriétés électriques et thermiques du corps humain ;
• la mesure de l’élévation de température aux emplacements susceptibles de constituer des points chauds autour du dispositif, ainsi qu’en un point de référence éloigné de celui-ci ;
• la répétition des mesures en l’absence du dispositif, afin de caractériser l’exposition RF locale aux différents points de mesure.

Ces essais permettent de caractériser le comportement thermique de l’implant dans un environnement standardisé. Toutefois, ils ne permettent pas toujours de prédire directement l’échauffement en conditions cliniques réelles, ce qui justifie le recours à des approches complémentaires.

Étude complémentaire : l’extrapolation in-vivo

La norme ASTM F2182 précise que le fabricant est responsable de l’établissement du lien entre :

• l’élévation de température mesurée dans le phantom ASTM,
• et l’élévation de température attendue chez le patient, dans des conditions d’exposition définies.

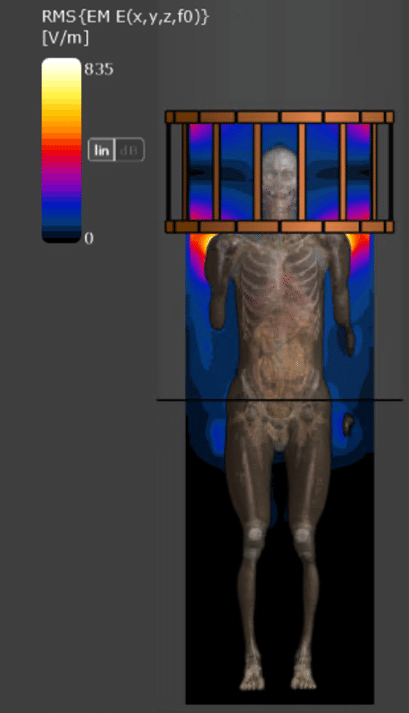

Les résultats expérimentaux peuvent ainsi être utilisés comme données d’entrée d’un modèle numérique, afin d’estimer l’élévation de température in vivo.

Chez Healtis, en complément des essais ASTM F2182, nous proposons de réaliser ces modélisations numériques d’extrapolation, avec pour objectif de traduire la température mesurée expérimentalement en une estimation de la température dans le corps humain.
Ces études peuvent s’appuyer sur :

• les modèles CAO de l’implant ;

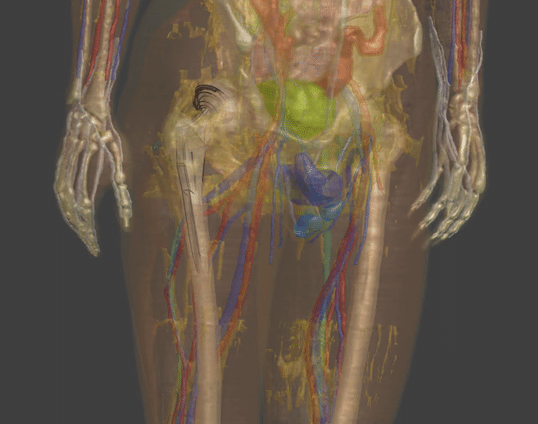

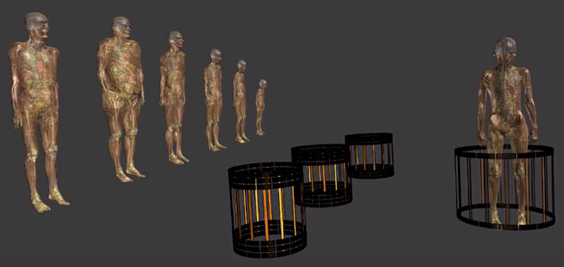

• possibilités d’utiliser plusieurs modèles réalistes de corps humains ;
• un scénario d’implantation spécifique ;
• différentes antennes « birdcage » et positions du corps dans l’IRM;
• des outils qualifiés par la FDA (MDDT) : IMAnalytics, MRIxViP et BCLib.

Du point de vue réglementaire

En 2016, la FDA a publié un guide spécifiquement dédié à l’évaluation des échauffements RF en IRM, encourageant fortement l’utilisation des simulations numériques, notamment pour les dispositifs passifs à configurations multiples (implants articulaires, rachidiens ou tout dispositif dont la configuration finale peut varier).
Le service de modélisation numérique proposé par Healtis s’inscrit pleinement dans ces recommandations et vous permet de mener des études rigoureuses, documentées et défendables réglementairement.
En vous appuyant sur notre expertise, vous sécurisez à la fois vos patients, vos essais et vos dossiers réglementaires.
